基本信息：
項目名稱：上海電氣電站(東廠)電力監控系統的設計與應用
項目地點：上海
實施時間：2009年11月

項目簡介：
上海電氣電站廠區內有多個公司的生產廠房，都是高耗能的生產車間，尤其是核電車間，電阻爐車間等等，日用電量巨大，電站廠區內共有2個高壓變電所，3個低壓配電房，提供全廠區內的生產、照明、空調用電及其它用電等。為了協調廠區內各廠家和用戶公司的利益，安科瑞電氣股份有限公司給上海電氣電站提供了一個主動調制和被動調制相結合的方案。

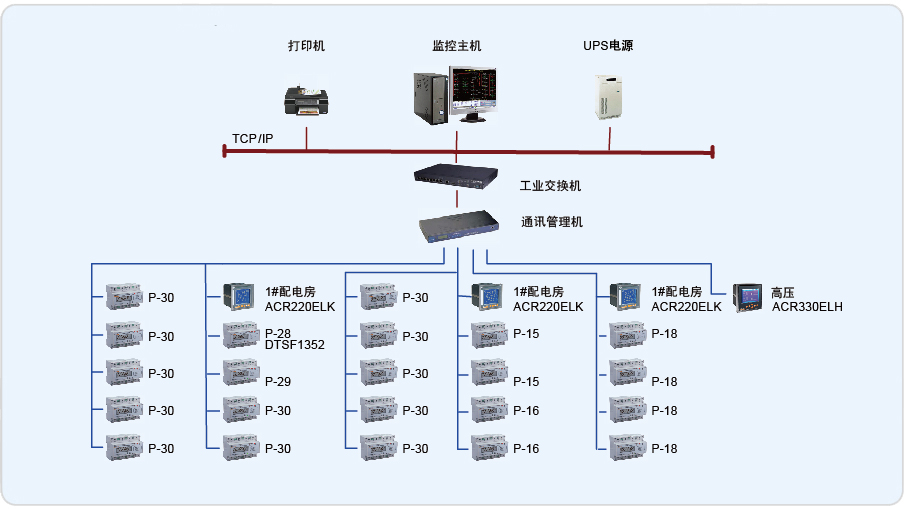

主動調制就是基于Acrel-2000電力監控軟件和ADL3000、ACR330ELH、ACR320EL網絡電力儀表的監測系統。在配電柜、出線柜、計量柜加裝上述智能儀表。然后采用分層分布式計算機通訊網絡構建系統。被動調制主要是通過分時用電和浮動用電成本的途徑來調節用電。采用Acrel-2000電力監控系統實現了一套分散式采集和集中控制管理，從系統的實時數據和歷史數據出發，從而能在用電高峰期優化生產。該方案提高了供電質量和管理水平，具有簡明實用、投資少優點。

系統實現的功能：
1、查看各個回路的功率，功率因數，電流等重要的負荷參量；
2、實時動態刷新；模擬量顯示；
3、自動進行日、月、年的電能統計；
4、定時采集進線及重要回路電流負荷參量，自動生成運行負荷趨勢曲線；
5、所有回路電流限值設置及越限報警；
6、具備報警記錄功能，可查看故障事件類型、發生時間、故障描述；
7、分級用戶登陸管理功能；具備用戶設置功能。
